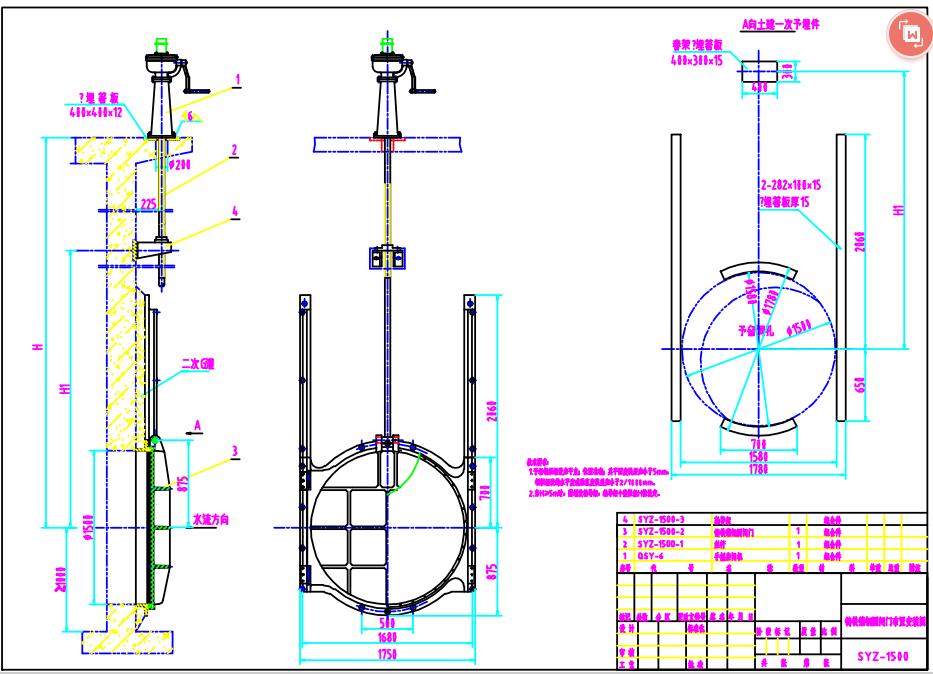

SYZ1500鑄鐵方閘門安裝圖紙下載 ，我們提供DWG圖紙下載查閱，CAD軟件可查閱。

圖紙下載：SYZ-1500鑄鐵鑲銅圓閘門.rar

SYZ1500鑄鐵圓閘門毛坯的鑄造流程:

1、開爐前，按照國家標準牌號進行爐料的配料，同時做好其它準備。

2、當爐前鐵水基本達到出水溫度時，進行爐前取樣，送至理化實驗室進行爐前化驗，符合相關國家標準牌號的化學成份后，方可進行鐵水的澆注。

3、毛坯鑄造完成并進行清砂處理后，檢驗合格的所有閘門、閘框等鑄件進行相應熱處理，消除鑄造內應力后進入后道工序進行機械加工。
